首页 / 产品列表 / SeamSight®-B 全自动卷边投影仪(自动选点)

SeamSight®-B
全自动卷边投影仪(自动选点)

检测场合:实验室
检测物:罐装啤酒/罐装饮料/罐头
检测项目:二重卷边/卷封

产品应用

世界著名的Seam Sight®全自动卷边投影仪,只要按下一个“确定”按钮,自动选点,不到 1秒”,自动完成测量,高效准确,简单易用,避免人为选点误差。

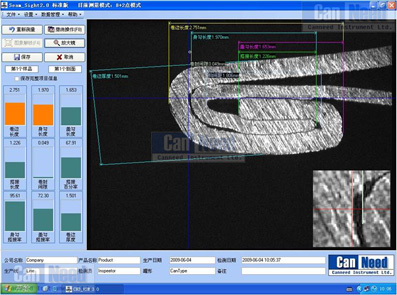

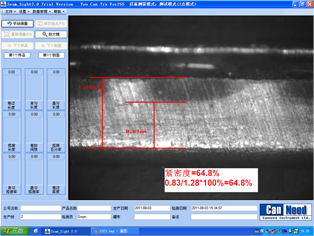

采用先进的Golden Lens®光学系统和镜头,不怕外界光干扰,图像清晰性达到世界领先水平(见软件界面卷封图片),敢与任何一款卷边投影仪对比。

产品优点

l  自动选点,不到 1秒”,自动完成测量,高效准确:

l  采用先进的Golden Lens®镜头,不怕外界光干扰,图像清晰性达到世界领先水平。

l  软件集成SPC功能,选购传输器可自动采集三丰数显百分表数据(真实卷边厚度,真实埋头度)

l  只要连接到电脑USB接口,无需额外电源供电

l  可以测量紧密度

l  5种卷封搭接率计算公式供客户选择

l  分辨率0.001mm,精度:0.005mm,放大倍数:60×;选点放大倍数:180×;

l  图像局部放大的选点功能,让测量选点更加准确

l  可配备静音锯,避免切削样品罐产生的刺耳噪音,保护听力系统。

l  用户可以自定义报表格式,适合企业自身风格和格式;

l  12个检测项目:紧密度,卷边长度、罐身钩长度、罐盖钩长度、迭接长度、卷边间隙长度、迭接率、罐身钩搭接百分率、盖钩搭接百分率、图像卷边厚度,真实卷边厚度*,真实埋头度*,;

l  数据库管理每个切面测量结果和图像,方便查询,

l  可以随时调出之前保存的卷封图像进行重测;

l  多种统计图表,自动便对产品进行质量分析;

l  可保存测量结果到Excell电子表格;

l  能建立多套检验合格标准,每次测量可以自动判断和警告测量结果是否合格;

l  测量数据和标注线直接标注在卷边图像,测量数据同时显示在屏幕相应字段位置;

l  可以保存和打印卷边图像和数据,方便与生产部门或制罐厂沟通,无需保留样罐;

l  提供校准块,用户随时可校准仪器,设置校准密码;

技术参数

1)        自动选点,自动采集埋头度百分表数据

2)        不怕外界光干扰,可测量紧密度

3)        SPC数据输出

4)        5种卷封搭接率计算公式

5)        用户可以自定义报表格式

6)        分辨率0.001mm

7)        精度0.005mm

8)        放大倍数60×

9)        选点放大倍数180×

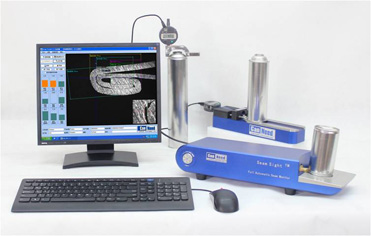

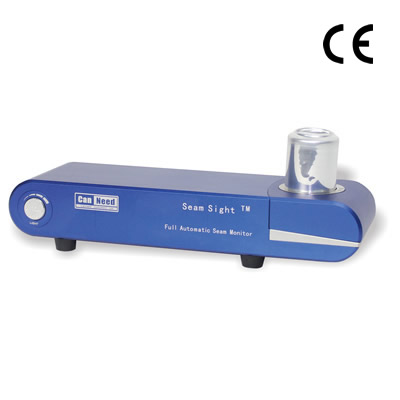

Seam Sight®-B全自动卷边投影仪

(自动选点)

Full Automatic Seam Monitor

--- 自动选点、自动采集、不怕外界光干扰”



CanNeed和Seam Sight是CanNeed嘉仪仪器有限公司的注册商标






产品用途



     Seam Sight 全自动卷边投影仪,只要按下一个“确定”按钮,自动选点,不到 “1秒”,自动完成测量,高效准确,简单易用,避免人为选点误差。
      采用Golden Lens(R)光学系统和镜头,不怕外界光干扰,敢与任何一款卷边投影仪对比。


测量原理



      在还没有切割破坏样品罐的情况下,用“STG -200-d 卷边厚度测定仪”测量卷边厚度,用“CSG-d埋头度测定仪”测量埋头度,Seam Sight 软件自动采集卷边厚度与埋头度百分表测量数据。然后用“CSS-1000静音锯”或“CSS-2000导轨锯”切割样品罐,将锯开的样品罐放在 Seam Sight全自动卷边投影仪检测台摄像头位置,屏幕上显示卷封图像,只要按下一个“确定”按钮,不到 “1秒”,自动完成测量,数据库保存卷边图像和数据。
      Seam Sight 系统自动采集STG -200-d卷边厚度测定仪与 CSG-d埋头度测定仪的数据,通过数据线自动传送到电脑,真实卷边厚度和真实埋头度与其他数据一起生成报表,优化了测量流程。卷边结构被切割之后,卷边投影仪测量的卷边厚度并不准确,STG -200-d卷边厚度测定仪可以获得真实卷边厚度。


Seam Sight®-C全自动卷封测量系统

Seam Sight®系统自动采集CanNeed-STG -200-d卷边厚度测定仪与CanNeed-CSG-d埋头度测定仪的数据,真实卷边厚度和真实埋头度与其他数据一起生成报表,优化了测量流程。



测量过程

在还没有切割破坏样品罐的情况下,用“CanNeed-STG -200-d卷边厚度测定仪”测量卷边厚度,用“CanNeed-CSG-d埋头度测定仪”测量埋头度,Seam Sight®软件自动采集卷边厚度与埋头度百分表测量数据。

然后用“CanNeed-CSS-1000静音锯”或“CanNeed-CSS-2000导轨锯”切割样品罐,将锯开的样品罐放在Seam Sight®全自动卷边投影仪检测台摄像头位置,屏幕上显示卷封图像,只要按下一个“确定”按钮,不到 “1秒”,自动完成测量,数据库保存卷边图像和数据。



Seam Sight®系统自动采集CanNeed-STG -200-d卷边厚度测定仪与CanNeed-CSG-d埋头度测定仪的数据,通过数据线自动传送到电脑,真实卷边厚度和真实埋头度与其他数据一起生成报表,优化了测量流程。卷边结构被切割之后,卷边投影仪测量的卷边厚度并不准确,CanNeed-STG -200-d卷边厚度测定仪可以获得真实卷边厚度。


卷封锯

可配备CanNeed公司的静音锯,避免切削样品罐产生的刺耳噪音,保护听力系统。有最适合客户需要的专业卷封锯供客户选购:



CanNeed-CSS-1000 静音卷封锯(卷边切割机)

适合直径50-68mm左右的饮料罐



CanNeed-CSS-100B静音卷封锯(卷边切割机)

适合直径50-68mm左右的饮料罐

 n

CanNeed-CSS-2000 导轨卷封锯;

适合各种直径45-260mm的罐;

罐体运动平台安装在直线导轨上

CanNeed-CSS-300卷封锯,

适合所有罐型,特别适合大型油漆桶,方罐

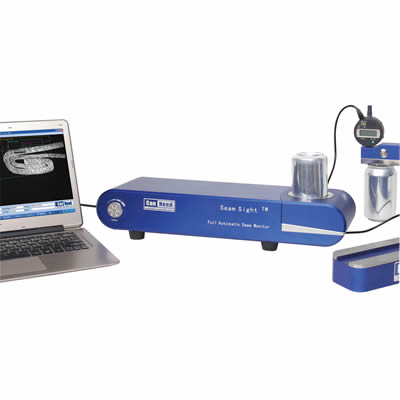

仪器配置:

1.      Seam Sight® 全自动卷边投影仪主机

2.      Seam Sight® 3.0全自动卷边检测软件(自动选点)

3.      校准块2mm

4.      紧密度测量组件

选购:

5.      CanNeed-CSS-2000静音罐卷封锯(卷边切割机)或其他型号的卷封锯

6.      CanNeed SPC外部数据采集系统,包括:

1)     CanNeed-STG-200-d卷边厚度测定仪(数显)

2)     CanNeed-CSG-d埋头度测定仪(数显)

3)     CanNeed-TRC-200数据传输器

4)     CanNeed-CMDI三丰百分表数据线

7.      计算机


测量“紧密度”功能

如果要判断罐子密封是否完好,测量“紧密度”是非常必要的。“紧密度”指标不合格,罐子就会泄漏。

用CanNeed公司的CanNeed-STR-100罐盖卷边剥离机,将罐盖钩切下来,用紧密度测量附件把罐盖钩固定在Seam Sight®全自动卷边投影仪上,就可以测量“紧密度”。

Seam Sight®全自动卷边投影仪具有测量“紧密度”功能,避免传统方法目测估算“紧密度”的困难。


性能参数

1)     自动选点,不到 “1秒”,自动完成测量,高效准确;

2)     采用Golden Lens®镜头,不怕外界光干扰。

3)     软件集成SPC功能,选购传输器可自动采集三丰数显百分表数据(真实卷边厚度,真实埋头度)

4)     只要连接到电脑USB接口,无需额外电源供电

5)     可以测量紧密度

6)     5种卷封搭接率计算公式供客户选择

7)     分辨率0.001mm,精度:0.005mm,放大倍数:60×;选点放大倍数:180×;

8)     图像局部放大的选点功能,让测量选点更加准确

9)     可配备静音锯,避免切削样品罐产生的刺耳噪音,保护听力系统。

10)   用户可以自定义报表格式,适合企业自身风格和格式;

11)   12个检测项目:紧密度,卷边长度、罐身钩长度、罐盖钩长度、迭接长度、卷边间隙长度、迭接率、罐身钩搭接百分率、盖钩搭接百分率、图像卷边厚度,真实卷边厚度*,真实埋头度*,;

12)   数据库管理每个切面测量结果和图像,方便查询,

13)   可以随时调出之前保存的卷封图像进行重测;

14)   多种统计图表,自动便对产品进行质量分析;

15)   可保存测量结果到Excell电子表格;

16)   能建立多套检验合格标准,每次测量可以自动判断和警告测量结果是否合格;

17)   测量数据和标注线直接标注在卷边图像,测量数据同时显示在屏幕相应字段位置;

18)   可以保存和打印卷边图像和数据,方便与生产部门或制罐厂沟通,无需保留样罐;

19)   提供校准块,用户随时可校准仪器,设置校准密码;

20)     使用目前最耐用的光源,比同类产品更耐用;

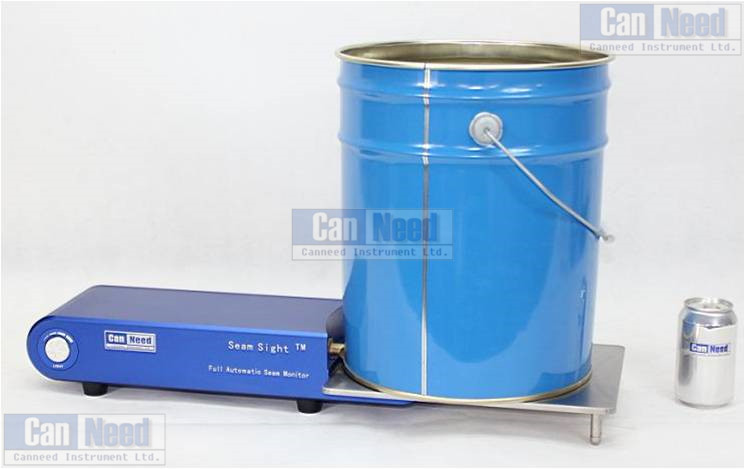

可以选配大平台,适合测量大桶

 Seam Sight-D

可以测量3重卷封



技术参数:

自动选点,自动采集埋头度百分表数据,不怕外界光干扰,可测量紧密度,带SPC数据输出,5种卷封搭接率计算公式,用户可以自定义报表格式,分辨率0.001mm,精度0.005mm,放大倍数60×;选点放大倍数180×。

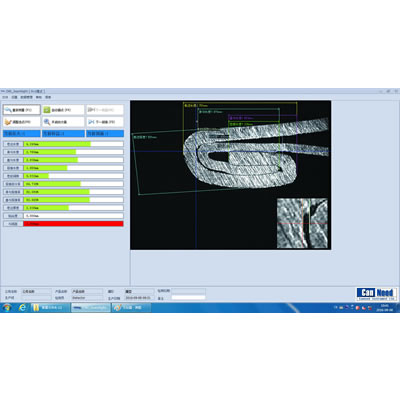

Seam Sight® 3.0软件(自动选点)

具有功能:5种卷封搭接率计算公式供客户选择。

具有SPC数据统计和分析功能,带SPC数据输出接口。

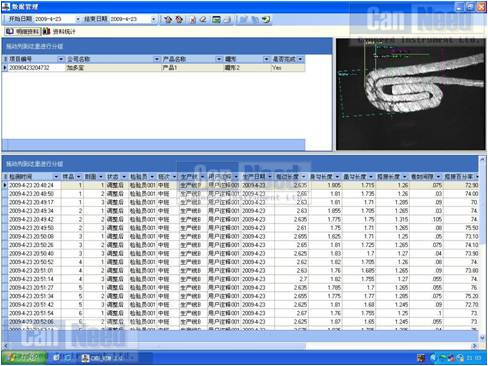

数据库保存每个切面测量结果和图像,方便查询

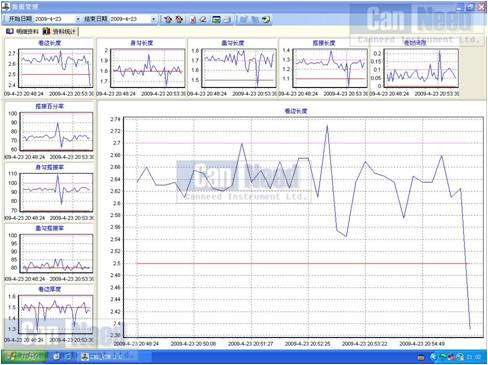

多种统计图表,自动对产品进行质量分析



用户可以自定义报表格式,适合企业自身风格和格式



图像报告 (可反色打印)

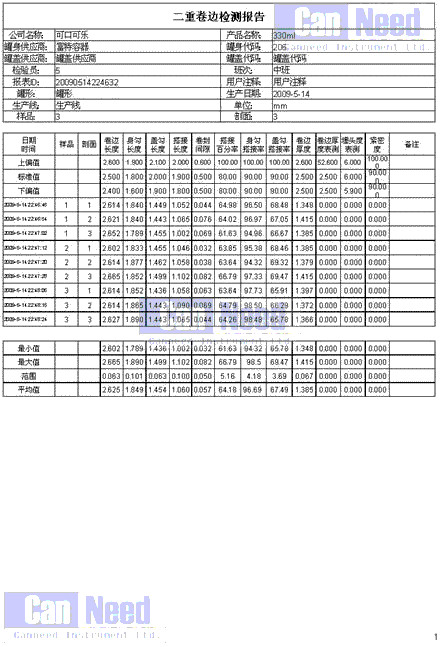

数据表格报表

卷边投影仪发展历史

第一代,

第二代,

第三代,

刻度型

数显型

人手选点

VSM-H

卷边投影仪(普及型)

历史悠久,刻度型

VSM II

数显型,手工抄数,人工计算

VSM6A

人手选点,自动计算

第四代,

第五代

自动选点,自动采集,不怕外界光干扰

非破坏性

Seam Sight® 全自动卷边投影仪,

自动选点,自动计算,自动采集,不怕外界光干扰;

CanNeed-Seam-X-Lab自动卷边扫描仪

(非破坏性)



新的设计,来自倾听客户的需求



我们的Seam Sight®全自动卷边投影仪作了较大的升级:



1.      只要连接到电脑USB接口,无需额外电源供电

2.      更加耐用,保修期2年

3.      更加美观的设计

4.      放罐定位和使用更加方便,快速获得清晰图像

5.      可以测量紧密度

6.      软件更加友好,运行更加稳定

7.      5种卷封搭接率计算公式供客户选择

8.      切割锯进行较大改进,切割效果更好

。。。。。。



 更多的升级内容请咨询CanNeed销售代表
