CanNeed-ZME-1220
Größenmesser fürs Wellenformblatt

Ocasiones de prueba:laboratorio
Objeto de detección:Tapa de metal/tapa de corona/tapa de lengüeta/tapa de rosca/tapa con abertura de garra
Artículos de prueba:Dimensiones


Ventajas




* Konfiguriert mit hochpräzisem Standardrechtwinkel;

* Gute Reproduzierbarkeit von Messergebnisse.

*Die Ablesungen kontinuierlich anzeigen.


Aplicación




CanNeed-ZME-1220 müssen die folgende Dimension des Wellenformblatts:

Länge

*  Parallelität

*  Rechtwinkligkeit

*  Referenzpunktgröße

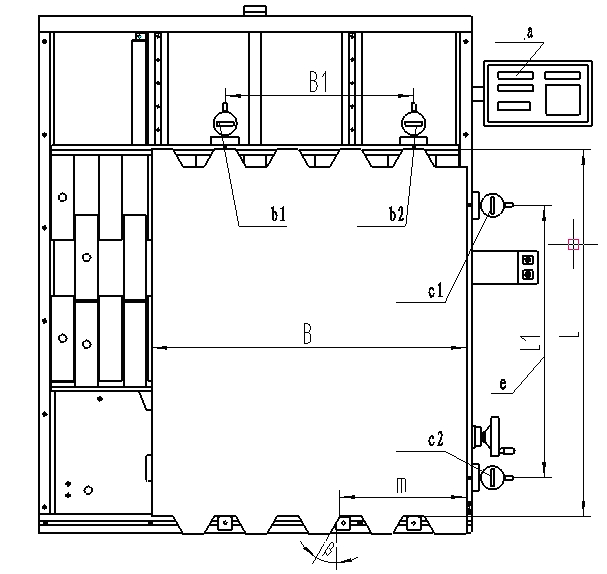

Angenommen dass die Ablesung von der Rasteranzeige a ist, Ablesungen von oberer Messuhr sind b1, b2, die von rechter digitaler Messuhr c1, c2, Gesamtbreite des Produkts B, die Messbreite B1, Länge L, Messenlänge  L1

       Die Produktlänge L = a + (b1 + b2) / 2

       Parallelität der Längsrichtung ist: │b1-b2│ * B / B1

            Rechtwinkeligkeit der Seite relativ zu dem Boden: │c1-c2│ * L / L1


Especificación técnico



Messbereich: 500 - 1220 mm

Gradeinteilung: 0.005 mm

Genauigkeit: 0,02 mm
