描述
产品应用

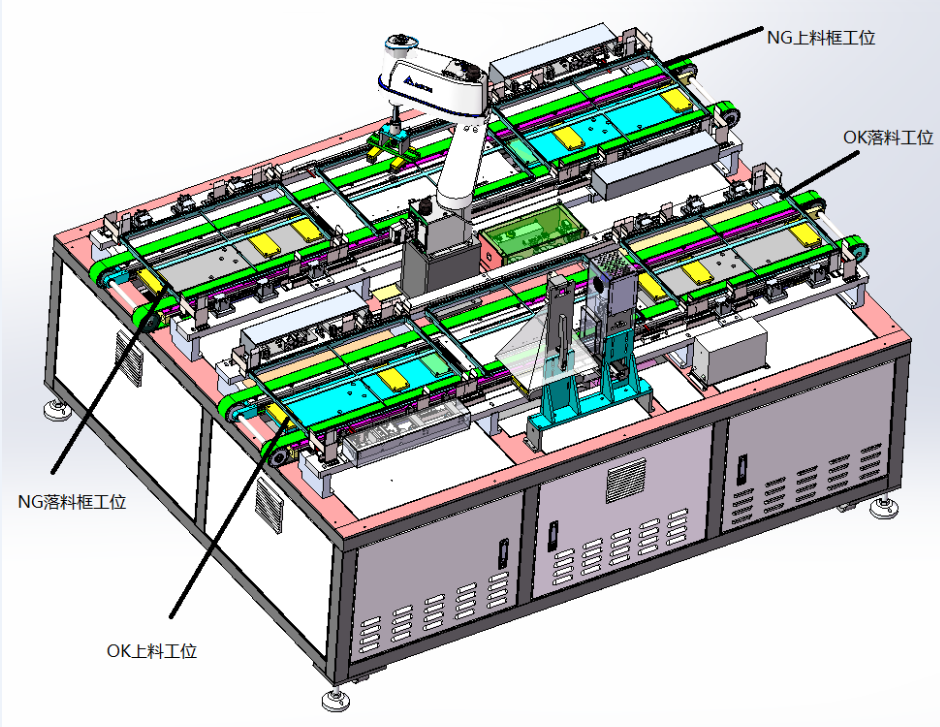

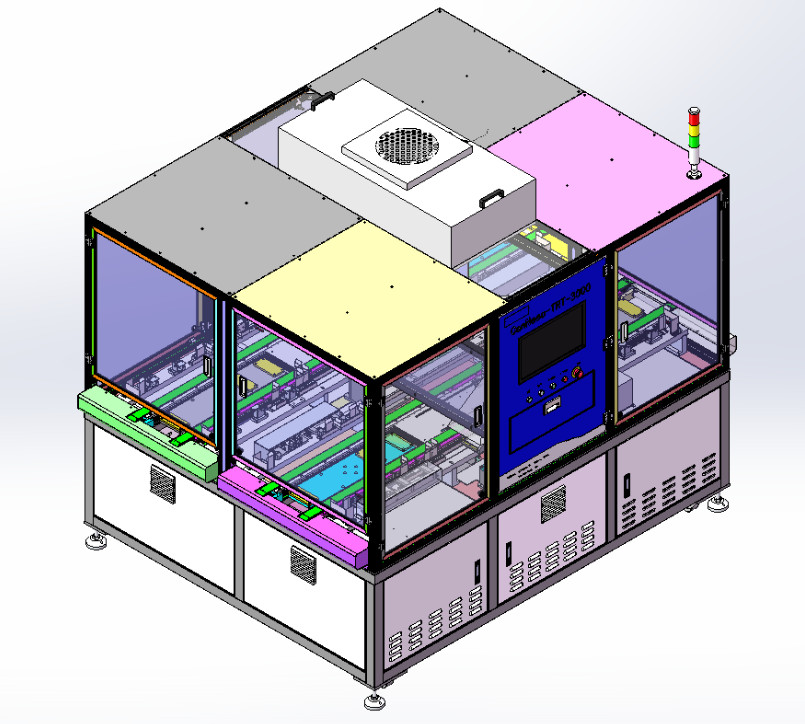

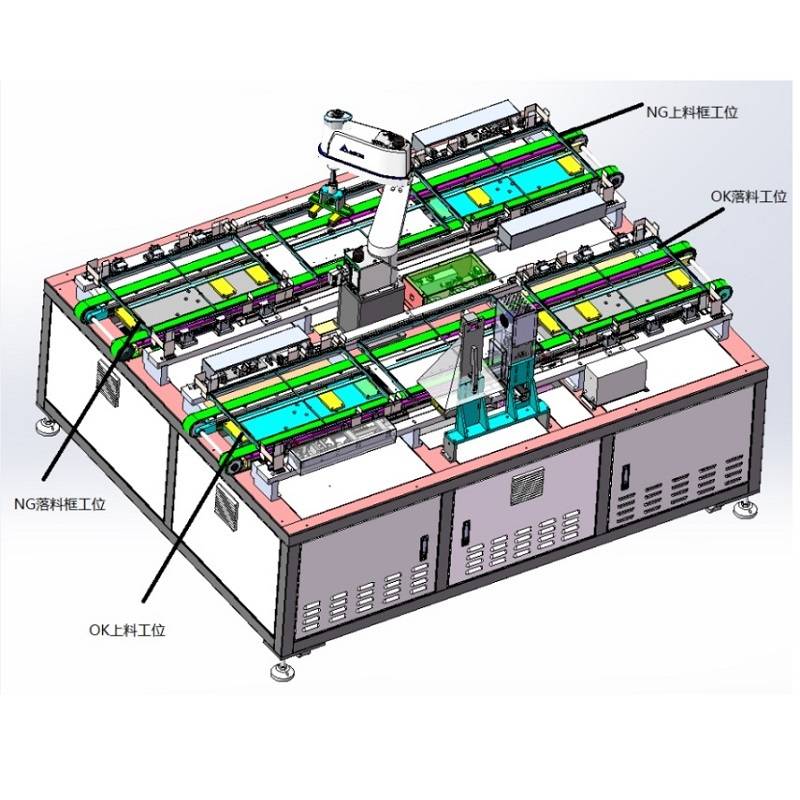

TRT-3020是一台全自动测量多个IR孔透光率的检测设备，其结构适用于大屏的自动化检测，可实现自动测量6寸至12寸大屏幕。用户放上一叠料盘，即可自动测量所有盖板的IR孔，无需操作人员对每片上料、下料，机器实现全自动检测、包括上料、下料、检测、OK/NG判断、不合格品的剔除。
技术参数
- 检测方式: 全自动检测
- 检测速度: 750-800片/小时（单孔）

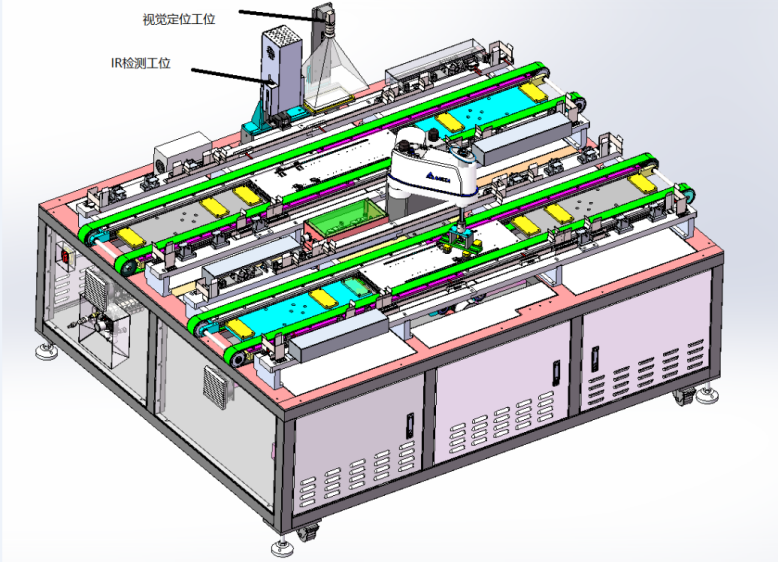

- 定位方式: 视觉定位
- 定位精度: 0.03 mm
- 检测光斑: 0.3 /0.5 mm（0.5mm 默认）
- 产品抓取及运动方式: 4轴SCARA机械手抓取运动
- 透过率检测方式: 积分球采集
- 透过率重复性: ±0.05 %
- 透过率检测精度: 与标准片对比，误差小于0.3%
- 透过率分辨率: 0.01%
- 检测波长范围: 400-1000 nm
- 波长精度: 小于1 nm
- 波长重复性: 小于0.1nm
- 单孔检测速度: 小于1秒

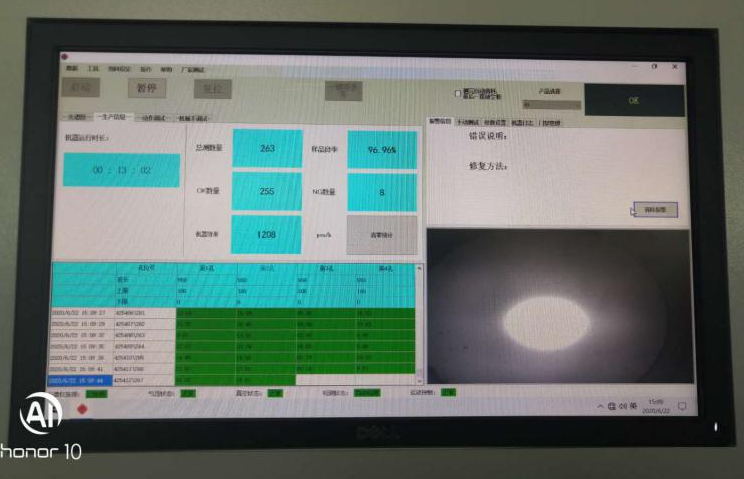

- CCD辅助观察: 相机视觉辅助观察（在电脑软件上即可观察光斑打在IR孔的对应位置避免人为目视误差）
- 外界光遮蔽功能: 特殊阻挡结构，减少外界光对检测结果造成误差
- 样品范围: 6-12寸
- 料框可调范围 长度：500-675mm 宽度：385-500mm
- 光源: 100W高功率卤乌灯
- 热机时间: 5分钟
- 上、下料堆叠盘数: 40盘(因料框的高度不同而不同，误差2-3盘)
- NG料处理方式: 检测NG料由料框自动上下料
- 报警机制: 三色灯+蜂鸣器
- 控制系统: 运动板卡控制
- 抓取结构: 400行程机械手
- 电源: 220V

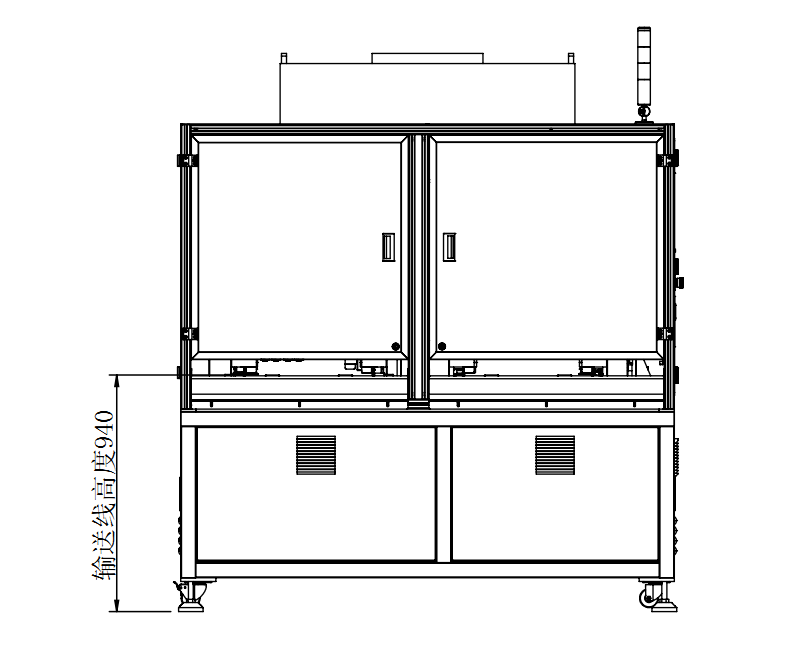

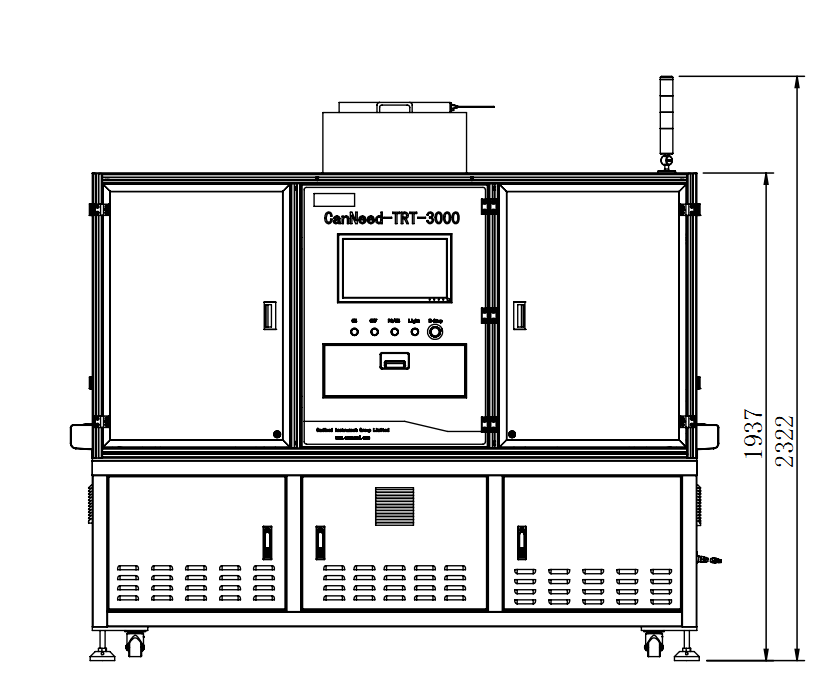

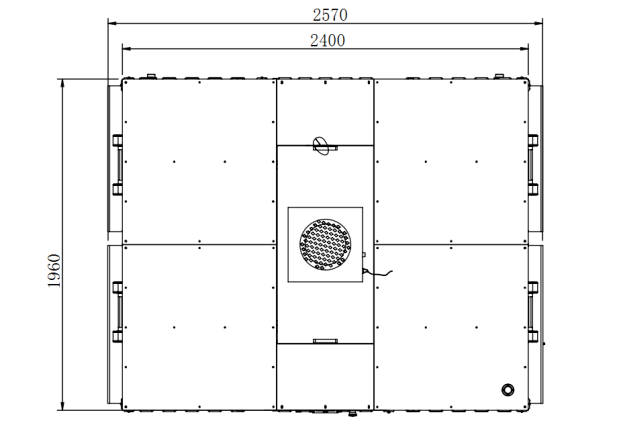

- 设备尺寸: 2570x1960x1937mm
- 设备重量: 1800kg
