描述
产品应用

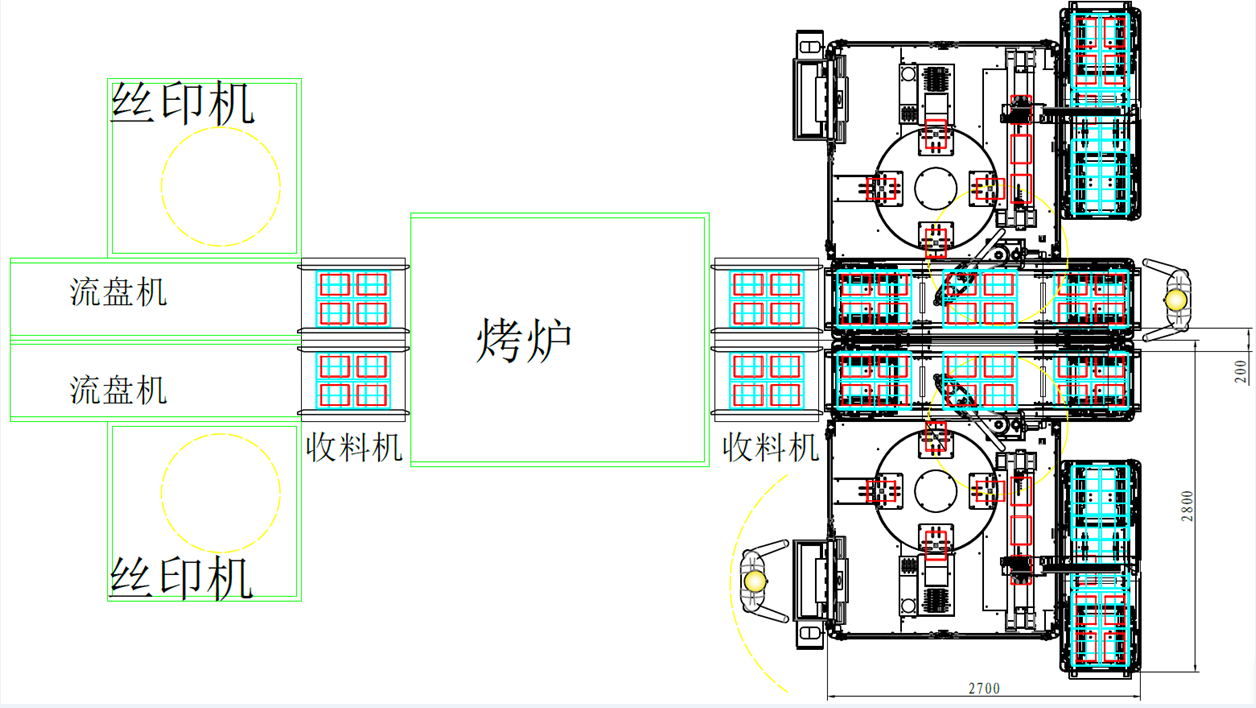

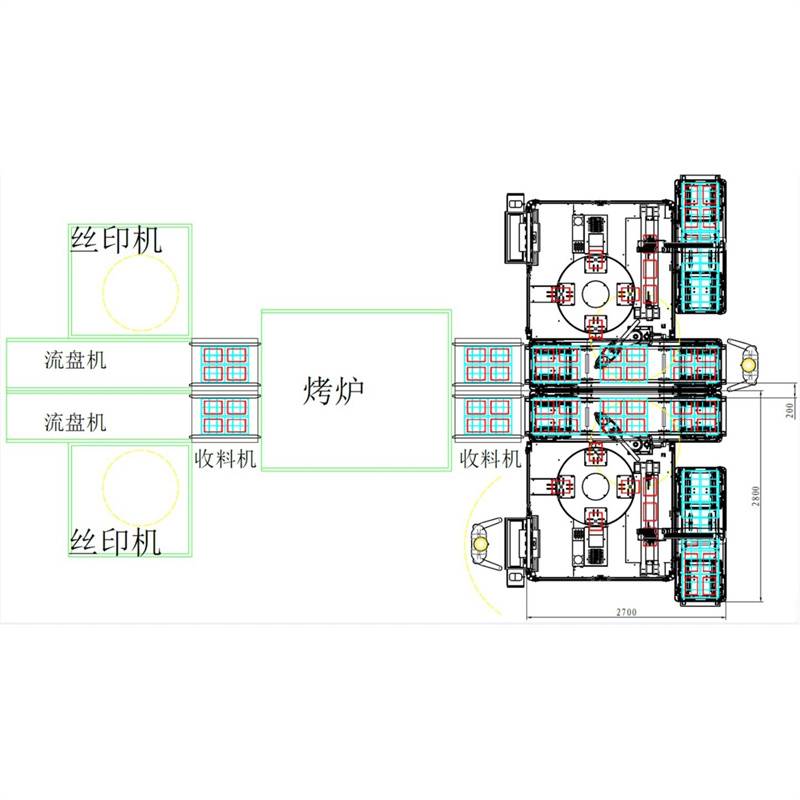

TRT-2100是一台全自动测量多个IR孔透光率的检测设备，其结构适用于大屏的自动化检测，可实现自动测量7寸至14寸大屏幕。用户放上一叠料盘，即可自动测量所有盖板的IR孔，无需操作人员对每片上料、下料，机器实现全自动检测、包括上料、下料、检测、OK/NG判断、不合格品的剔除。可对接生产线，实现智能化和自动化，两台靠背连接，节省空间，方便操作；

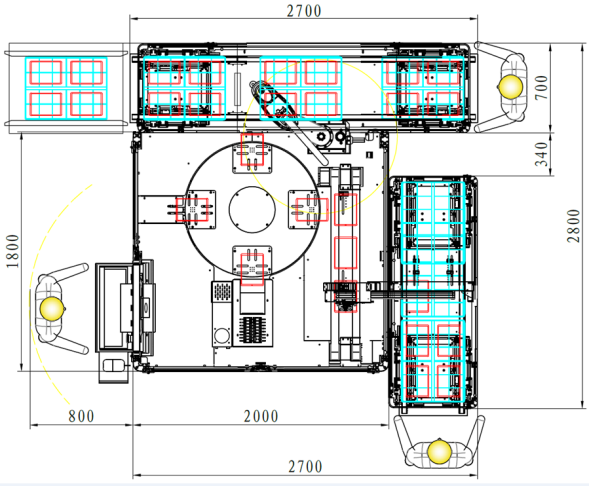

整机尺寸图
|

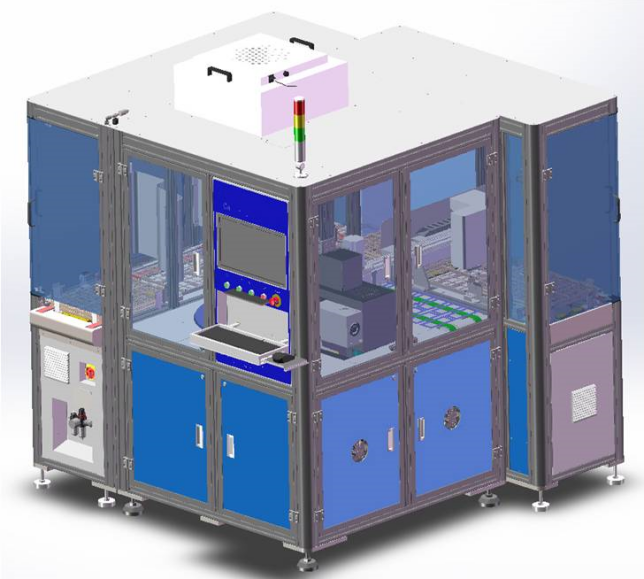

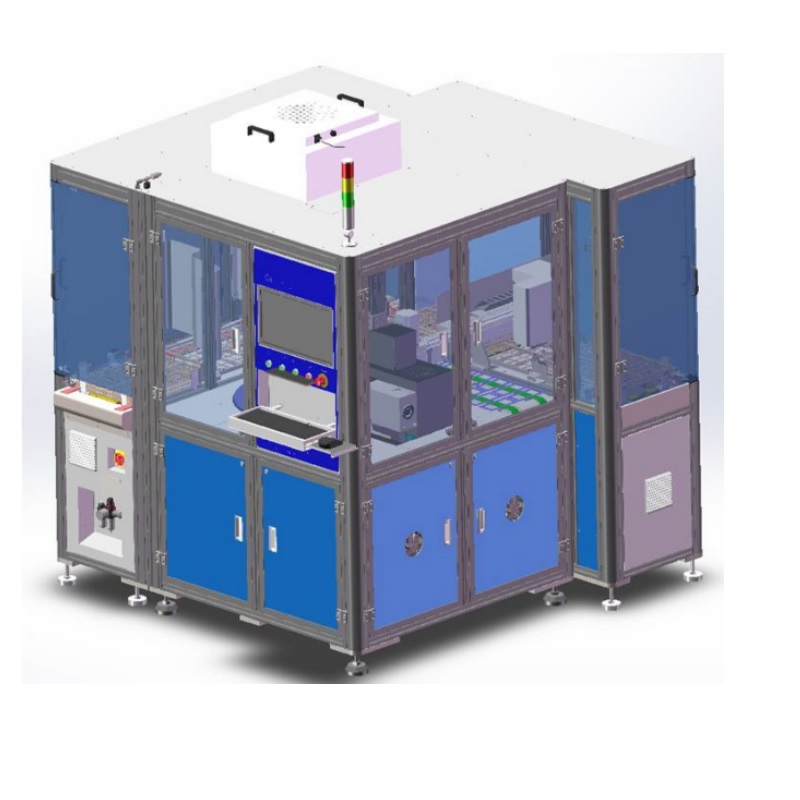

3D外观图和尺寸图 |
|
 |
 |
性能卓越
1.直接对接生产线，自动上料，下料，
1.1在上料区域和下料区域，各自可堆叠40盘物料；
1.2 NG样品，通过料框自动回收，
1.3在测量到OK的产品时，将样品放回到料盘。
1.4在测量到NG产品时，也收回到料盘，料盘自动上下料回收。

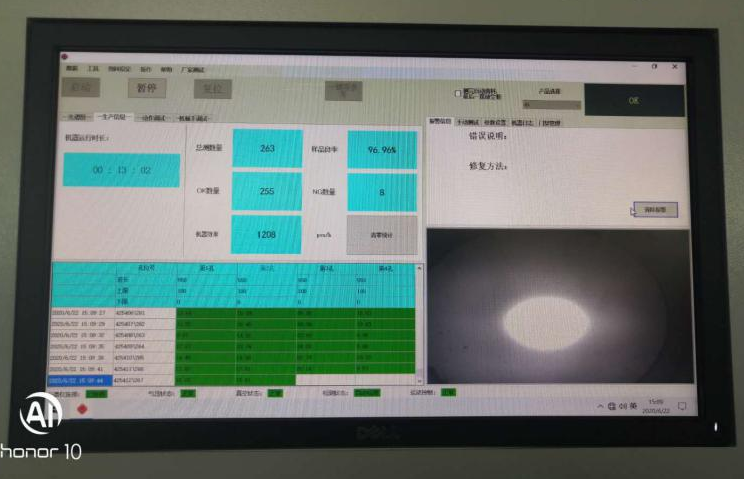

2.检测部分和自动化运动部分集成在一套系统，操作方便，生产信息一目了然；
3.设备从光路模块到自动化结构设计生产，再到软件开发，全部捷扬自己完成，软件优势如下：
3.1软件实现产品程式的设置，可保留不同产品的IR孔数量、位置参数，调用对应参数来测量对应的产品，方便快捷。
3.2软件可实现产品测量波长的设置，实现同一个产品，不同IR孔测量不同的波长。
3.3软件测量的结果保存到本地数据库，只要不删除，永久保存。
3.4测量的结果可打印多个IR孔单波长的透过率报表、单个IR孔连续波长的透过率报表，报表可导出到Excel\Word\PDF等。
参数及配置
| 检测方式 | 全自动检测 |
| 检测速度 | 1000片/小时（单边速度） |
| 检测波长范围 | 400-1000 nm |
| 波长精度 | 小于1 nm |
| 波长重复性 | 小于0.1nm |
| 光谱检测器 | 背照式CCD光谱仪 |
| 光谱采集方式 | 积分球采集 |
| 光谱仪光路结构 | Czerny-Turner结构 |
| 检测光斑直径 | 0.3mm |
| 透过率检测误差 | 小于0.3%（计量院标准片） |
| 显示透过率分辨率 | 0.01% |
| 测试孔对位方式 | 相机视觉辅助对位（在电脑软件上即可观察光斑打在IR孔的对应位置避免人为目视误差） |
| 外界光遮蔽功能 | 专利消光腔结构，减少外界光对检测结果造成误差 |
| 定位精度 | 0.02mm |
| 定位辅助 | 内置真空泵 |
| 光源 | 100W高功率卤乌灯 |
| 热机时间 | 十分钟 |
| 上、下料堆叠盘数 | 40盘 |
| 报警机制 | 三色灯+蜂鸣器 |
| 控制系统 | 运动板卡控制 |
| 抓取结构 | 600行程机械手 |
| NG料处理 | 自动装入料框 |
| 电源 | 220V |
| 设备尺寸 | 3500x2800x2000 mm |
| 设备重量 | 3600kg |
备注：设备验收标准和使用标准以上述参数为准。
