描述
一、用途：

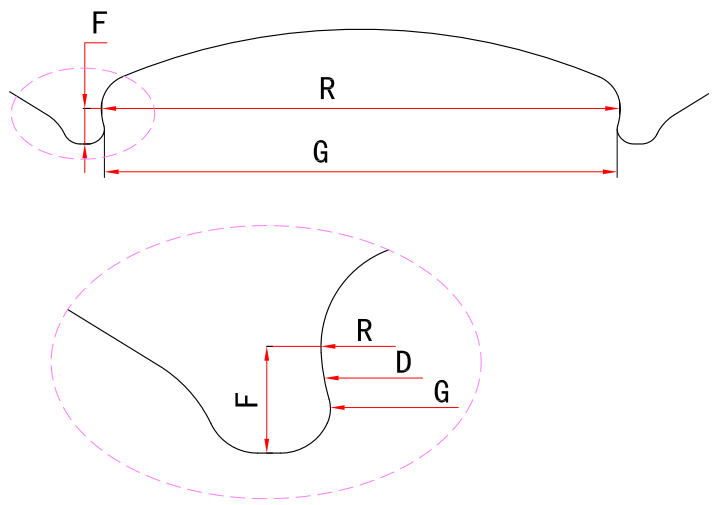

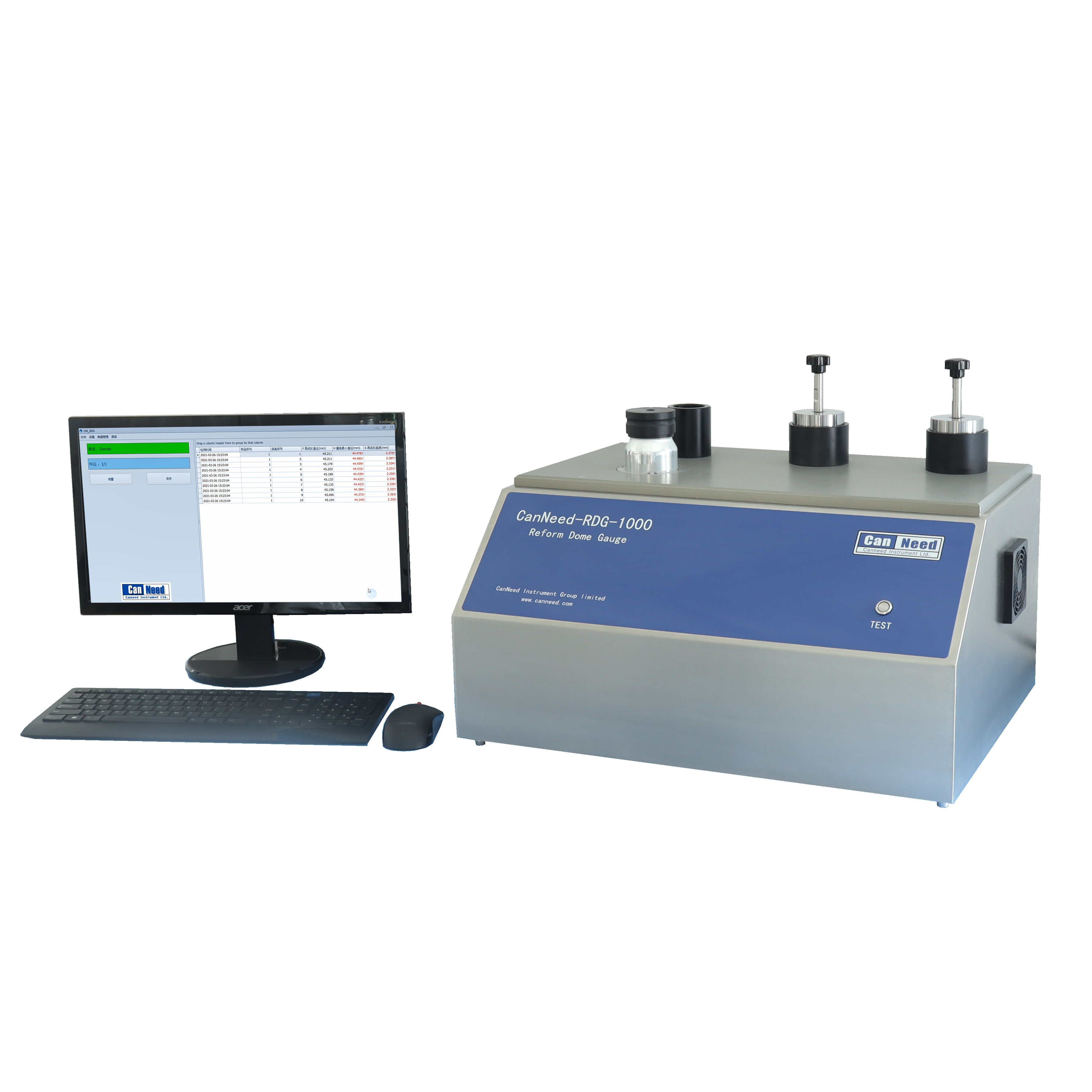

CanNeed-RDG-1000罐底整形尺寸自动检测仪（Reform Dome Gauge）采用非接触式高精度激光扫描传感器对罐底整形区域轮廓进行快速扫描，并通过分析轮廓曲线，得到2片罐底再成形直径（R）、再成形高度（F）、罐底最小直径（G）、设定高度的成形直径（D）。在铝材减薄的同时，为保证罐底耐压性能，提供有力的数据参考。
二、测量过程：
- 将样品放进测试工位；
- 在软件界面点击启动按钮；
- 样品罐会360度自动旋转（每旋转一圈检测取样点可以预设），非接触式高精度激光扫描传感器对罐底整形区域轮廓进行快速检测，得到测量结果；
- 软件自动保存和发送检测结果。
三、优点和性能：
- 非接触式激光法自动检测：
再成形直径（R）、再成形高度（F）、罐底最小直径（G）、设定高度的成形直径（D）；
- 世界一流的激光头对罐底进行整体轮廓线扫，测量速度达15秒/罐；
- 不需更换调整任何夹具零件，即可适合不同罐高、不同口径和罐径的样品罐测量；
- 可以自定义测试点位置和个数；
- 节约时间和劳动力成本，避免人为误差；
- 牢固、耐用，操作方便和易于维护保养。
- 测量结果可以发送到SPC系统；
- 数据库管理软件，方便客户对测量数据进行查询、统计；
- 多个样品测量完成时，可查阅单个测量结果，自动计算平均值、最大值、最小值；
- 可保存测量结果到Excell电子表格；
- 多种统计图表，用户可以自定义报表格式，适合企业自身风格和格式。
四、技术参数：
|
检测项目 |
1. 罐底再成形直径
2. 罐底再成形高度 3. 罐底最小直径 4. 预设高度的罐底成形直径 |
| 单位 |
mm |
|
语言 |
多种语言供选择 （中英） |
| 精度 |
1. 成形直径准确度：±0.005mm，，重复精度0.01mm 2. 成形高度准确度：±0.01mm，，重复精度0.025mm |
|
速度 |
15s/罐 |
| 电源 |
230V/115V |
五、仪器配置：
| CanNeed-RDG-1000罐底整形尺寸自动检测仪
1、CanNeed-RDG-1000-M，全自动罐后端综合尺寸检测仪主机，包含： 1) RDG-1000 1.0软件 2) 计算机 2、 AOBMS-CAL-**校准柱 3、 RDG-1000-C**测试夹具 |
以下为可选项：
4、 QCtools统计软件 |
