TRT-2000 全自动IR孔透过率检测仪|www.canneed.com

检测场合：在线/包装线

检测物：手机玻璃盖板/柔性屏

检测项目：光谱分析/透过率

TRT-2000是一台全自动测量多个IR孔透光率的检测设备，用户放上一叠料盘，即可自动测量所有盖板的IR孔，无需操作人员对每片上料、下料，机器实现全自动检测、包括上料、下料、检测、OK/NG判断、不合格品的剔除。

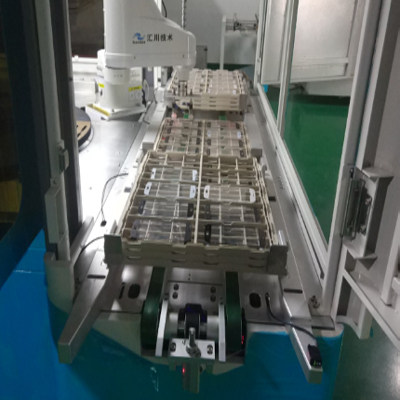

1、全自动上料、下料、检测:在上料区域和下料区域，各自可堆叠40盘，即一次放置40x10=400；

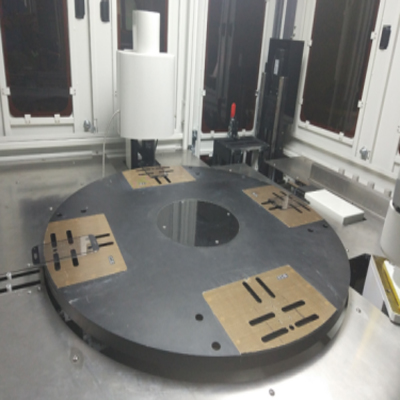

2、四个工位转盘进行检测，大大提高效率；在测量到OK的产品时，将样品放回到料盘。在测量到NG产品时，将样品放置到NG皮带待收料；

3、NG物料自动装框，操作更方便，更节省人力；

4、检测部分和自动化运动部分集成在一套系统，操作方便，生产信息一目了然；

5、强大的软件功能：

5.1软件实现产品程式的设置，可保留不同产品的IR孔数量、位置参数，调用对应参数来测量对应的产品，方便快捷。

5.2软件可实现产品测量波长的设置，实现同一个产品，不同IR孔测量不同的波长。

5.3软件测量的结果保存到本地数据库，只要不删除，永久保存。

5.4测量的结果可打印多个IR孔单波长的透过率报表、单个IR孔连续波长的透过率报表，报表可导出到Excel\Word\PDF等。

检测方式	全自动检测

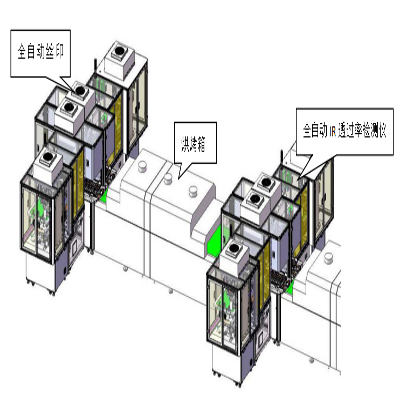

并线功能	可连接丝印线
检测速度	1秒/孔，A+1秒/片（A个孔）
检测波长范围	400-1000 nm
波长精度	小于1 nm
波长重复性	小于0.1nm
光谱检测器	背照式CCD光谱仪
光谱采集方式	积分球采集
光谱仪光路结构	Czerny-Turner结构
最快全波长扫描速度	8 ms
检测光斑直径	0.15-0.5mm（根据用户配置光纤和物镜大小改变）
透过率检测误差	小于0.3%（标准片）
显示透过率分辨率	0.01%
测试孔对位方式	相机视觉辅助对位（在电脑软件上即可观察光斑打在IR孔的对应位置避免人为目视误差）
外界光遮蔽功能	特殊阻挡结构，减少外界光对检测结果造成误差
样品范围	长：100-160mm，宽：50-90mm（可根据客户定制）
定位精度	0.02mm
定位辅助	内置真空泵
光源	100W高功率卤乌灯
热机时间	十分钟
上、下料堆叠盘数	40盘
料盘衔接处理	连续检测
报警机制	三色灯+蜂鸣器
控制系统	运动板卡控制
抓取结构	400行程机械手
NG料处理	NG料单独料框收集
电源	220V
设备尺寸	1840x1680x2030 mm
设备重量	1800kg
