全自动影像测量仪是基于机器视觉和精确运动控制系统下实现自动摄像、自动边缘提取、测量合成、影像合成等人工智能技术的检测测量仪器。

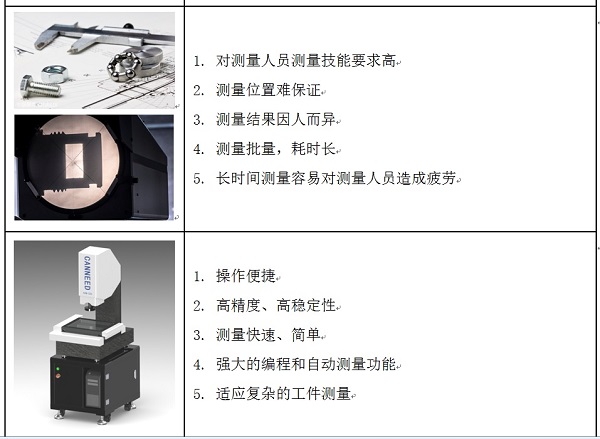

具有高度智能化与自动化特点,从而使操作测量人员从疲劳的精确目视对位,频繁选点、重复走位、功能切换等单调操作和日益繁重的待测任务中解脱出来,成百倍地提高工件批次检测效率,满足生产抽检与大批量检测的应用需求。
优点和卓越性能:
1)
对点、线、圆弧、圆、矩形、椭圆、键槽、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。
2)
当Z轴配置测头、激光传感器、白光传感器等测高模块后还可对3D图形元素如圆柱、圆锥、圆球、高度、平面度、锥度及三维空间内的面进行测量。
3)
可检测待测物体的上表面的盲孔、沟槽等尺寸。
4)
可把测量影像和数据输出各种文档格式保存、打印;同时还可以做SPC统计分析报表。
5)
可把图形输出到autoCAD;autoCAD的工程图可导入到软件中、可随时设置用户坐标、测量尺寸。
6) 影像测量仪镜头放大倍率可从28倍调至225倍。
仪器特点:
1)
采用高精度花岗石底座,立柱,确保仪器性能长期稳定
2)
稳定的移动工作台;质量轻,惯性小,适合高速运动测量
3)
三轴伺服控制系统,定位精度高速度快,全自动测量功能
4)
嵌入式模块控制系统,将复杂的控制系统集成在仪器内部,稳定性更高
5)
高分辨率130万高清彩色相机,感光面1/2inch
6)
选配雷尼绍简易测头,实现简单三维测量
7)
选配自动变倍可实现多倍率下高效全自动测量
8)
自主研发的专业版测量软件
9)
软件具有快速对焦、自动寻边、强大的编程和自动测量功能
10) 采用亚像素细分技术,提高图像边界分辨能力
11) 软件采用鼠标操作,简洁易用
12) 程控恒流驱动式表面冷光源,可适应复杂的工件测量
13) 在线SPC数据处理分析,适合大批量工件测量功能
1. 基础型AVM-320C规格参数:
仪器型号 |
AVM-320C |
||
玻璃台尺寸(mm) |
380*310 |
||
运动行程(mm) |
X |
300 |
|
Y |
200 |
||
Z |
200 |
||
仪器重量(kg) |
310 |
||
外形尺寸(mm) |
860*520*1160 |
||
测量精度 |
X、Y轴:(3+L/100) μm Z轴:5μm |
||
光学尺分辨率 |
0.5μm |
||
工作距离 |
90 mm |
||
控制方式 |
全自动 |
||
影像系统 |
摄像机 |
1/2”彩色CCD |
|
变倍镜头倍率 |
手动变倍:0.7X—4.5X |
||
视频倍率 |
28~225X |
||
光源系统 |
轮廓光 |
白色LED,亮度连续可调 |
|
表面光 |
白色LED,亮度连续可调 |
||
电源 |
110-220V(±5%) 50/60Hz,仪器可靠接地,接地电阻<5欧姆 |
||
选配(选购) |
英国Renishaw机床测头、激光传感器、白光传感器等测高传感器 |
||
2. 自动变倍镜头型:AVM-320D
基于AVM-320C的基础上,把AVM-320C 的0.7X-4.5X手动变倍镜头改为电机自动变倍镜头0.7X-4.5X,适用于测量过程需要频繁变倍场合。
选购选配:
1)电脑桌
2)测高模块:机床测头、激光传感器、白光传感器等
