首页 / 产品列表 / X-Chip-A380 SMT点料机

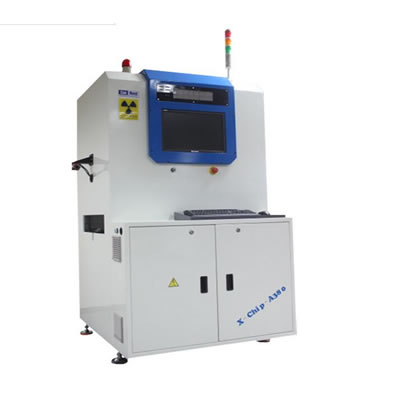

X-Chip-A380
SMT点料机

检测场合:在线/包装线
检测物:SMT/电子/Mini-LED
检测项目:X光透视

产品应用

1. 产品应用

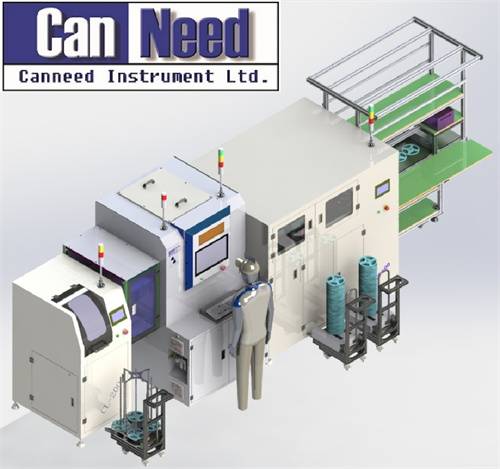

设备主要用于SMT行业生产用的卷盘类物料进行快速点数,以高度工业4.0为标准,智能模块化设计,利用X射线成像技术,对生产物料进行检测并获取图像信息,通过Canneed公司自主研发的图像算法进行快速计数,将设备数据信息与客户MES系统对接;结合机器视觉图像技术及自动化技术,实现自动上料,自动扫码,自动点数,自动下料和自动贴标,为生产部门提高了管理准确性及效率,大大的节省了人工成本

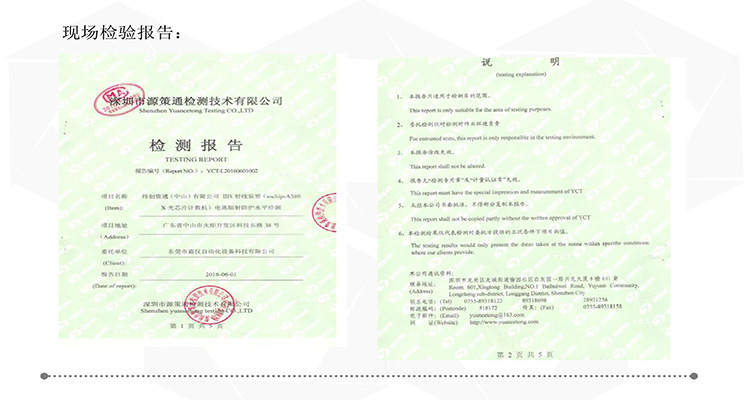

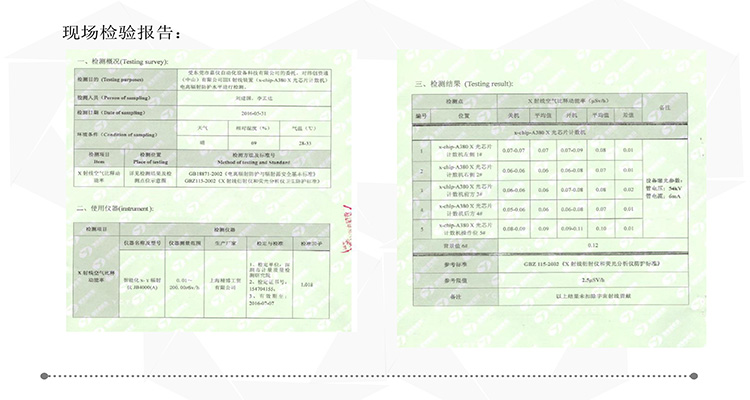

产品防护结构遵循GBZ117-2015《工业X射线探伤放射卫生防护标准》和GB/T18871-2002《电离辐射防护与辐射源安全基本标准》,我公司已获得辐射安全生产和销售许可证;

产品优点

1. 产品优点

上料机

双工位设计

两个存储工位互不影响,最多能存储104盘物料,设备运行期间也可以更换上料车;

通用型强

7寸~15寸的物料盘可混合存放,全过程不受影响;

点料机

全铅板封闭

机身全铅板封闭,保证了安全性;

检高料图像无畸变

最高能检68mm的高物料,目前市场上唯一能满足需求,且图像无畸变;

CCD相机扫码面积大

视场为380*380,物料盘随意摆放位置,均能准确读取和识别条码;

工作模式灵活

在线或离线(左进右出或单进单出)可自由切换

贴标机

视觉定位系统

采用高分辨率视觉定位系统,能识别旧条码的位置,让新条码能准确覆盖;

条码防贴错功能

能记忆旧条码的信息,并核对新旧条码信息是否一致,防止条码贴错;

物料分选功能

点数完成后可以将数量少的料盘,用皮带线流出,数量多的料盘放入装料小车入库;

对接智能仓储

下料车可直接接智能仓(已配合的公司);

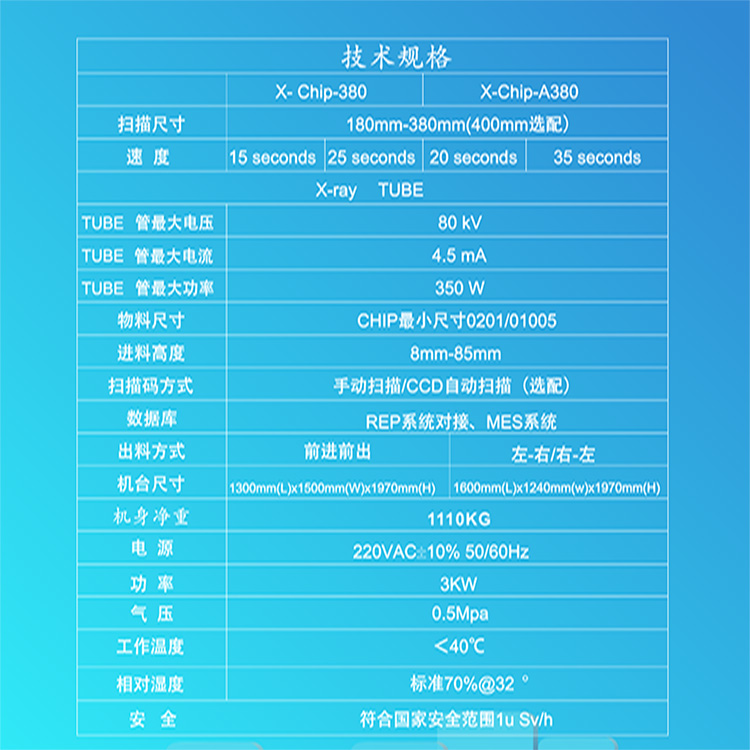

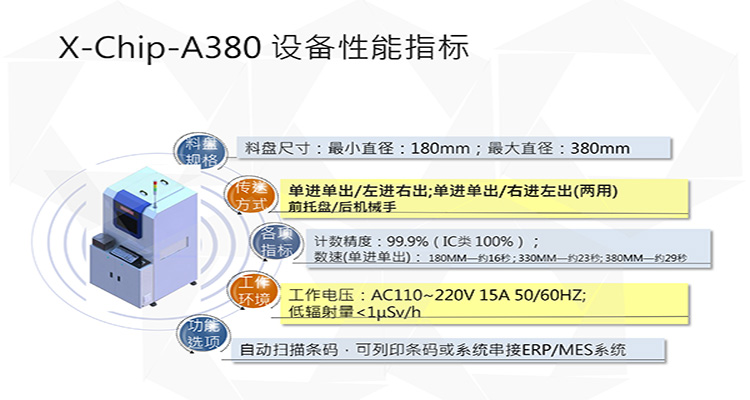

技术参数

1. 技术规格



X-Chip-A380技术规格

扫描尺寸

180mm-380mm

速   度

10-12 s/pcs

TUBE 管最大电压

100KV

物料尺寸

最小尺寸01005

进料高度

80mm

扫码方式

自动扫描

数据库

ERP或MES系统对接

出料方式

左进右出

机台尺寸

3700mm(L)x1500mm(W)x1850mm(H)

机身净重

2300KG

电   源

220VAC±10% 50/60Hz

功   率

3.8KW

气   压

0.5Mpa

工作温度

<40℃

相对湿度

标准70%@32

安全

符合国家安全范围1u Sv/h
