CanNeed-LaserScore-300

Basato sulla tecnologia laser e sulla tecnologia di posizionamento visivo automatico, il sistema CanNeed “LaserScore-300 Automatic EOE Score Residue and Progression Measure System” è utilizzato per ispezionare automaticamente i residui di punteggio EOE e la progressione convessa dei rivetti. LaserScore-300 ha 2 posizioni di lavoro, ciascuna delle quali si adatta all’ispezione di 202, 206 e 209 EOE.

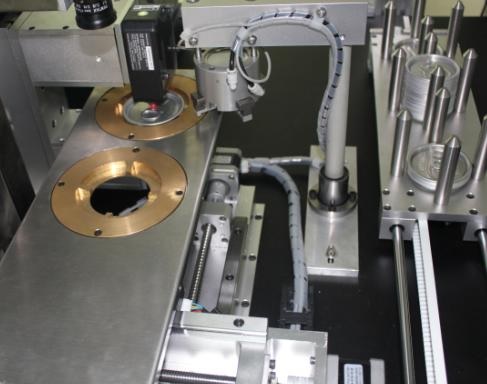

Mettere diversi campioni di EOE impilati nella posizione da misurare, quando si esegue il test, il braccio meccanico di campionamento automatico invia il campione alla pinza di ispezione, il servosistema si coordina con il sistema di posizionamento visivo automatico, posizionando il punto di misura con precisione, misurando i diversi punti su EOE a turno, il braccio meccanico di campionamento automatico rimanda il campione dalla pinza alla posizione impilata dopo l’ispezione completa ogni volta.

L’applicazione del LaserScore-300 consente di misurare automaticamente i campioni in lotti, con un notevole risparmio di tempo, manodopera e materiale.

1. Misurazione automatica
2. Misurazione: Spessore del residuo di marcatura finale, spessore superiore convesso del rivetto, spessore inferiore convesso del rivetto
3. Caricamento rapido del campione, solo 2 secondi
4. Circa 10 secondi per testare un campione ogni volta
5. Alta precisione, accuratezza superiore a 1 um, risoluzione a 0,1 um

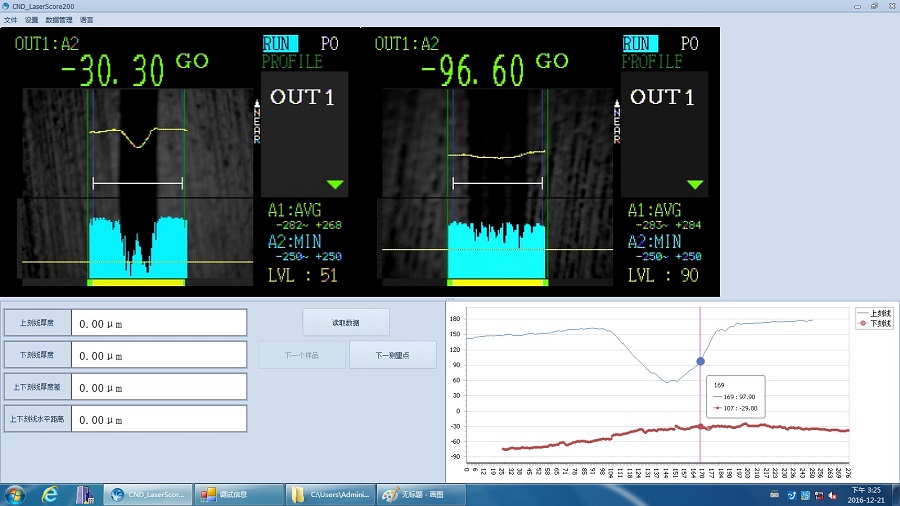

6. Sezione trasversale del punteggio EOE visualizzata chiaramente sullo schermo
7. L’immagine della superficie superiore e inferiore del punteggio EOE viene visualizzata sullo schermo.
8. Tecnologia di misurazione laser di precisione, per evitare l’errore umano.
