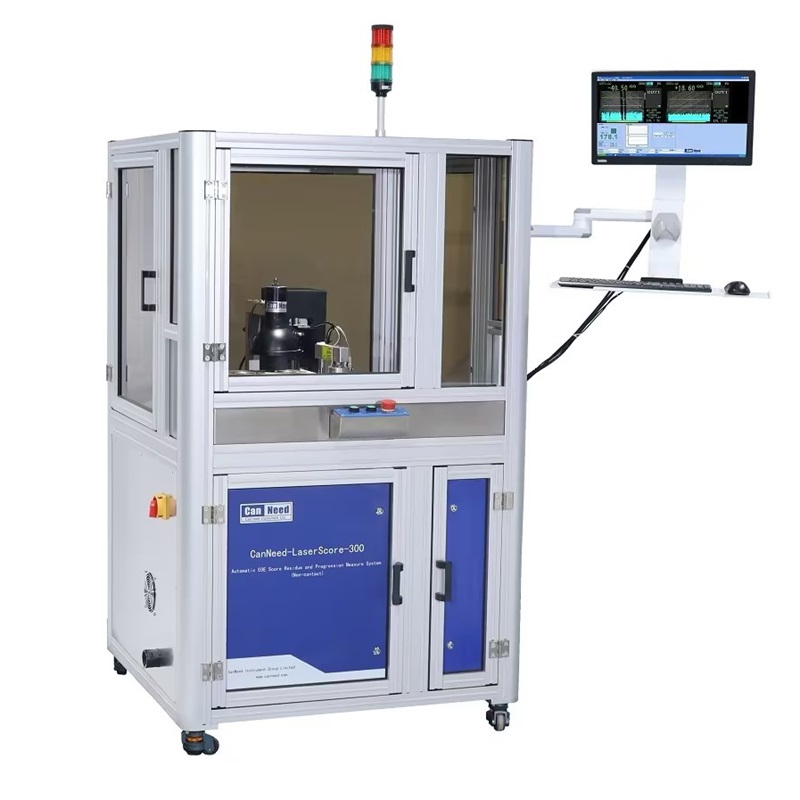

CanNeed-LaserScore-300

Basé sur la technologie laser et la technologie de positionnement visuel automatique, le système CanNeed « LaserScore-300 Automatic EOE Score Residue and Progression Measure System » est utilisé pour inspecter automatiquement les résidus de marquage EOE et la progression convexe des rivets. Le LaserScore-300 a deux positions de travail, chaque position s’adaptant à l’inspection des EOE 202, 206 et 209.

Lors du test, le bras mécanique d’échantillonnage automatique envoie l’échantillon à la pince d’inspection, le système d’asservissement se coordonne avec le système de positionnement visuel automatique, positionnant le point de mesure avec précision, mesurant les différents points de l’EOE à tour de rôle, le bras mécanique d’échantillonnage automatique renvoie l’échantillon de la pince à la position empilée après l’inspection complète à chaque fois.

L’application du LaserScore-300 permet de mesurer automatiquement des échantillons par lots, ce qui permet d’économiser du temps, de la main-d’œuvre et des matériaux.

1. Mesure automatique
2. Mesure : Épaisseur du résidu de la rainure de fin, épaisseur de la partie supérieure convexe du rivet, épaisseur de la partie inférieure convexe du rivet
3. Chargement rapide de l’échantillon, 2 secondes seulement
4. Environ 10 secondes pour tester un échantillon à chaque fois
5. Haute précision, précision supérieure à 1 um, résolution de 0,1 um
6. La section transversale du score EOE s’affiche clairement à l’écran.
7. L’image de la surface ascendante et descendante du score EOE est affichée à l’écran.
8. Technologie de mesure de précision au laser, évitant les erreurs humaines.
