描述
产品应用

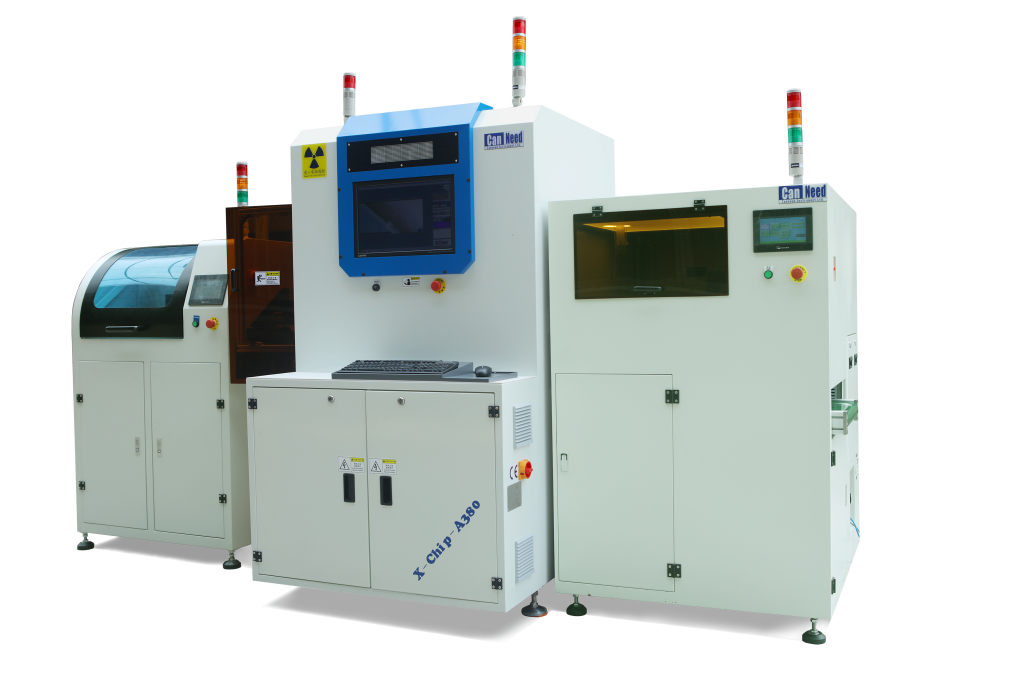

本设备主要用于SMT行业生产用的卷盘类物料进行快速点数，以高度工业4.0为标准，智能模块化设计，利用X射线成像技术，对生产物料进行检测并获取图像信息，再通过Canneed公司自主研发的图像算法进行快速计数，并将设备数据信息与客户MES系统对接；结合机器视觉图像技术及自动化技术，实现自动上料，自动扫码，自动点数，自动下料和自动贴标，为生产部门提高了管理准确性及效率，大大的节省了人工成本。
产品防护结构遵循GBZ117-2015《工业X射线探伤放射卫生防护标准》和GB/T18871-2002《电离辐射防护与辐射源安全基本标准》，我公司已获得辐射安全生产和销售许可证；
产品优点
|
上料机 |
双工位设计 |
两个存储工位互不影响，最多能存储104盘物料，设备运行期间也可以更换上料车； |
|
通用型强 |
7寸～15寸的物料盘可混合存放，全过程不受影响； |
|
|
点料机 |
全铅板封闭 |
机身全铅板封闭，保证了安全性； |
|
检高料图像无畸变 |
最高能检68mm的高物料，目前市场上唯一能满足需求，且图像无畸变； |
|
|
CCD相机扫码面积大 |
视场为380*380，物料盘随意摆放位置，均能准确读取和识别条码； |
|
|
工作模式灵活 |
在线或离线（左进右出或单进单出）可自由切换 |
|
|
贴标机 |
视觉定位系统 |
采用高分辨率视觉定位系统，能识别旧条码的位置，让新条码能准确覆盖； |
|
条码防贴错功能 |
能记忆旧条码的信息，并核对新旧条码信息是否一致，防止条码贴错； |
|
|
物料分选功能 |
点数完成后可以将数量少的料盘，用皮带线流出，数量多的料盘放入装料小车入库； |
|
|
对接智能仓储 |
下料车可直接接智能仓（已配合的公司）； |
技术参数
|
X-Chip-380技术规格 |
|
|
扫描尺寸 |
180mm-380mm |
|
速 度 |
10-12 s/pcs |
|
TUBE 管最大电压 |
100KV |
|
物料尺寸 |
最小尺寸01005 |
|
进料高度 |
80mm |
|
扫码方式 |
自动扫描 |
|
数据库 |
ERP或MES系统对接 |
|
出料方式 |
左进右出 |
|

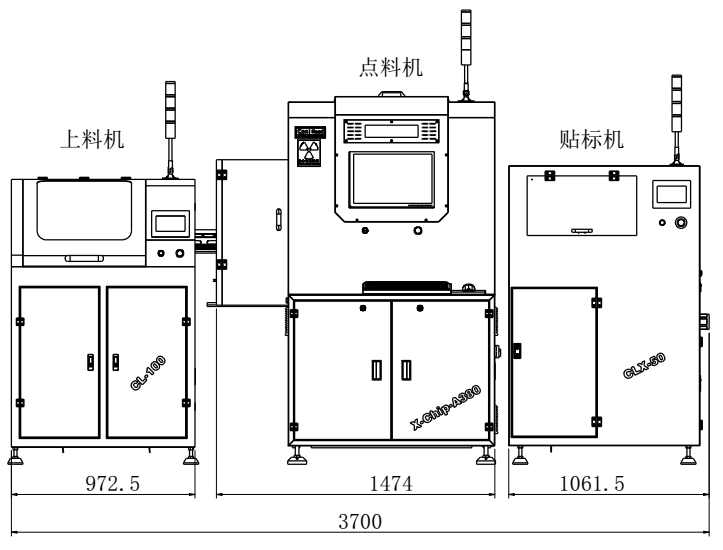

机台尺寸 |
3700mm(L)x1500mm(W)x1850mm(H) |
|
机身净重 |
2300KG |
|
电 源 |
220VAC±10% 50/60Hz |
|
功 率 |
3.8KW |
|
气 压 |
0.5Mpa |
|
工作温度 |
＜40℃ |
|
相对湿度 |
标准70%@32 |
|
安全 |
符合国家安全范围1u Sv/h |
