TRT-2000

TRT-2000是一台全自动测量多个IR孔透光率的检测设备，用户放上一叠料盘，即可自动测量所有盖板的IR孔，无需操作人员对每片上料、下料，机器实现全自动检测、包括上料、下料、检测、OK/NG判断、不合格品的剔除。

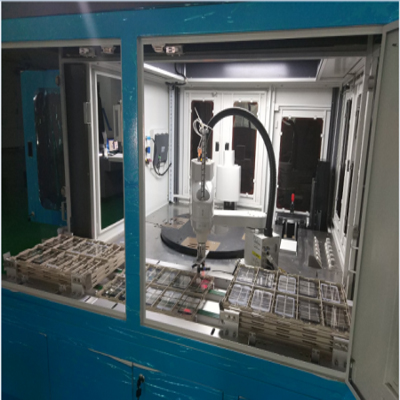

1、全自动上料、下料、检测:在上料区域和下料区域，各自可堆叠40盘，即一次放置40×10=400；

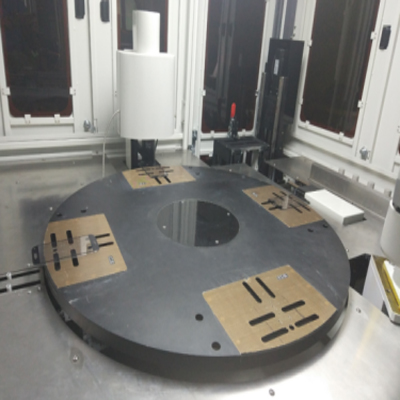

2、四个工位转盘进行检测，大大提高效率；在测量到OK的产品时，将样品放回到料盘。在测量到NG产品时，将样品放置到NG皮带待收料；
3、NG物料自动装框，操作更方便，更节省人力；
4、检测部分和自动化运动部分集成在一套系统，操作方便，生产信息一目了然；
5、强大的软件功能：
5.1软件实现产品程式的设置，可保留不同产品的IR孔数量、位置参数，调用对应参数来测量对应的产品，方便快捷。
5.2软件可实现产品测量波长的设置，实现同一个产品，不同IR孔测量不同的波长。
5.3软件测量的结果保存到本地数据库，只要不删除，永久保存。
5.4测量的结果可打印多个IR孔单波长的透过率报表、单个IR孔连续波长的透过率报表，报表可导出到ExcelWordPDF等。

• 检测方式: 全自动检测

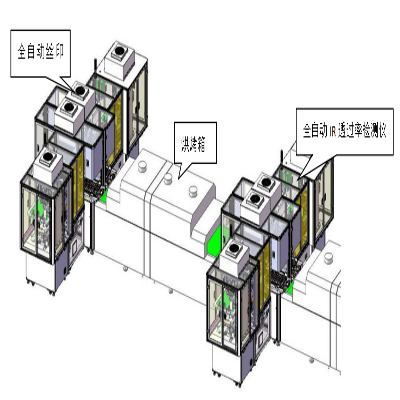

• 并线功能: 可连接丝印线
• 检测速度: 1秒/孔，A+1秒/片（A个孔）
• 检测波长范围: 400-1000 nm
• 波长精度: 小于1 nm
• 波长重复性: 小于0.1nm
• 光谱检测器: 背照式CCD光谱仪
• 光谱采集方式: 积分球采集
• 光谱仪光路结构:Czerny-Turner结构
• 最快全波长扫描速度: 8 ms
• 检测光斑直径: 0.15-0.5mm（根据用户配置光纤和物镜大小改变）
• 透过率检测误差: 小于0.3%（标准片）
• 显示透过率分辨率: 0.01%
• 测试孔对位方式: 相机视觉辅助对位（在电脑软件上即可观察光斑打在IR孔的对应位置避免人为目视误差）
• 外界光遮蔽功能: 特殊阻挡结构，减少外界光对检测结果造成误差
• 样品范围: 长：100-160mm，宽：50-90mm（可根据客户定制）
• 定位精度: 0.02mm
• 定位辅助: 内置真空泵
• 光源: 100W高功率卤乌灯
• 热机时间: 十分钟

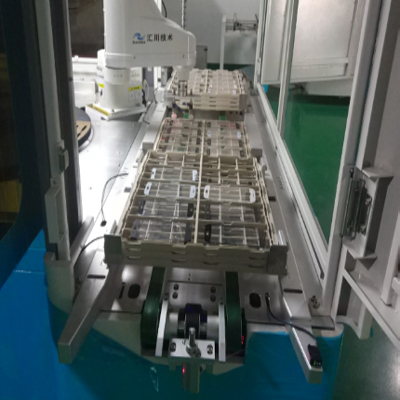

• 上、下料堆叠盘数: 40盘
• 料盘衔接处理: 连续检测
• 报警机制: 三色灯+蜂鸣器
• 控制系统: 运动板卡控制

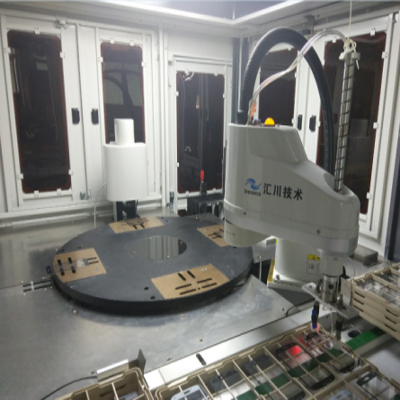

• 抓取结构: 400行程机械手
• NG料处理: NG料单独料框收集
• 电源: 220V
• 设备尺寸: 1840x1680x2030 mm
• 设备重量: 1800kg
